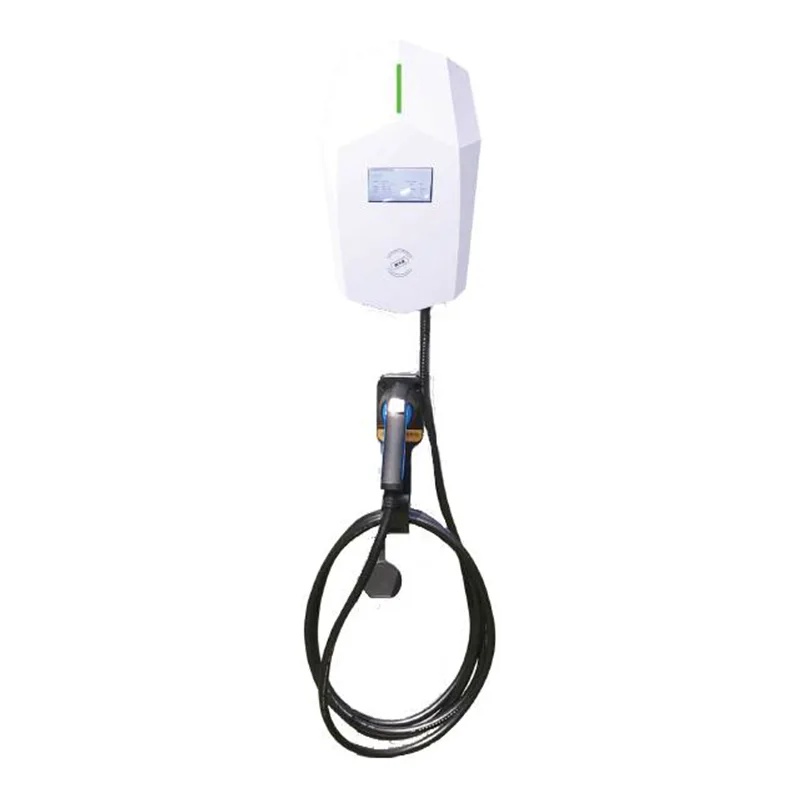

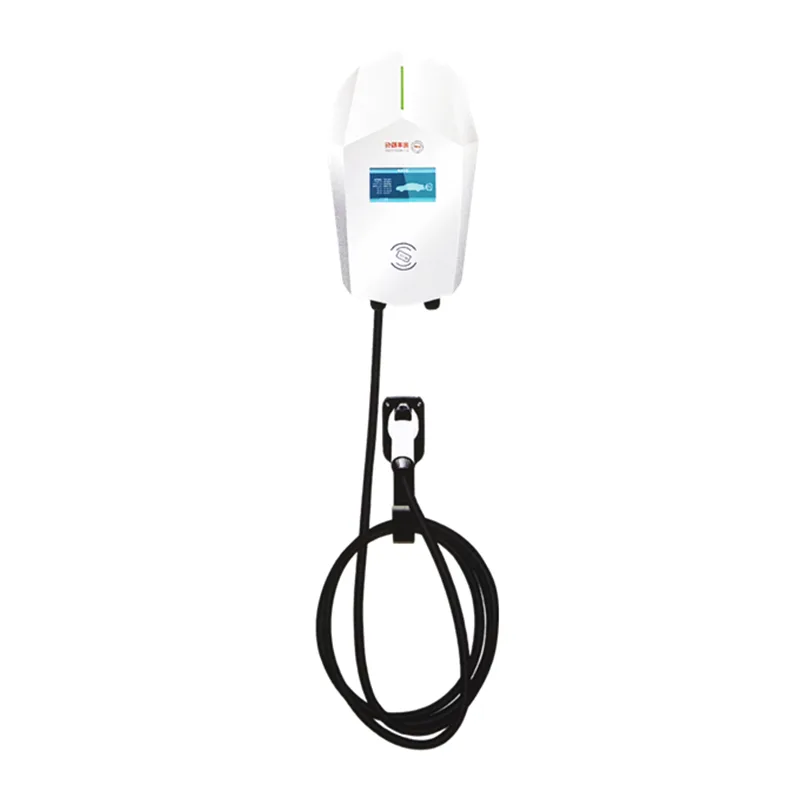

7 kW wandmontierter dreiphasiger Wechselstrom-Ladesäule

Der an der Wand montierte dreiphasige Wechselstrom-Ladestapel unseres Unternehmens mit 7 kW ist einfach zu installieren, hat einen geringen Platzbedarf, ist bequem zu bedienen, hat ein modisches Aussehen und eignet sich für verschiedene Innen- oder Außenparkplätze wie Privatparkplätze, öffentliche Parkplätze, Wohnparkplätze und Unternehmensparkplätze.

Technische Parameter

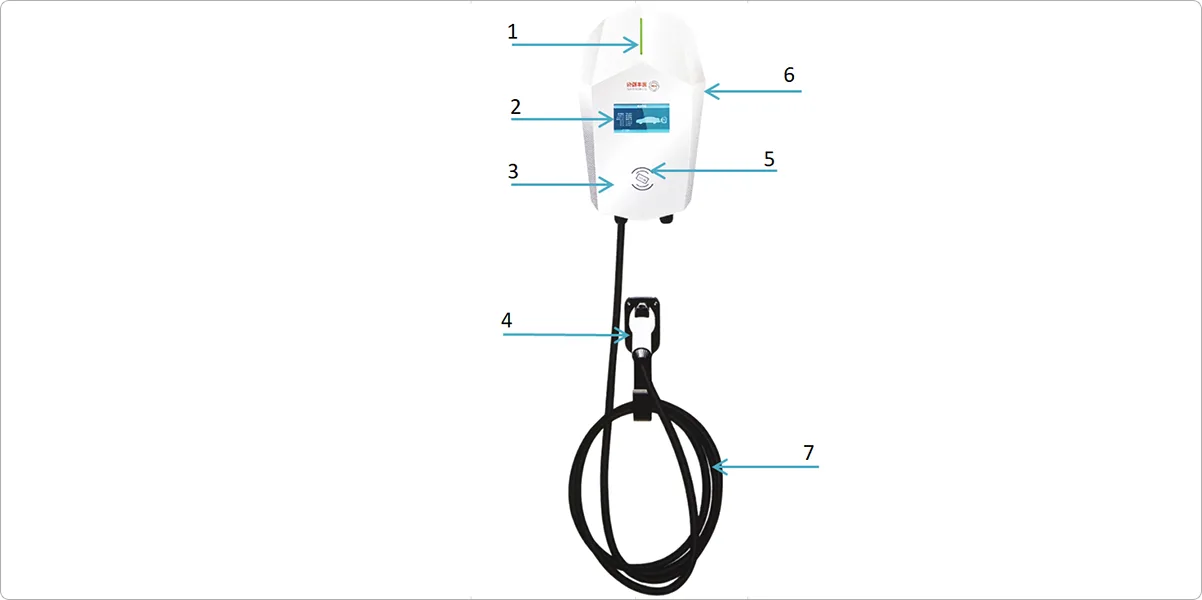

Gesamteindruck

1. LED-Anzeige: Verschiedene Farben zeigen unterschiedliche Status an;
2. Bildschirm: 4,3-Zoll-LCD-Bildschirm mit Ladeinformationen;
3. Gehäuse: PC/ABS-Material, mit Metallbeschichtung;
4. Ladepistole: GB/T 20234.2-Standard, angeschlossen an ein 5 Meter langes Ladekabel;
5. Kartendurchzugsbereich: In diesem Bereich werden Kartendurchzugsvorgänge durchgeführt.
6. Not-Aus-Schalter: In Notsituationen wird durch Drücken des Not-Aus-Schalters der Ausgang unterbrochen;
7. Kabellänge: 5 Meter;

Anweisungen

Ladevorgang starten:

1. Plug-and-Play-Laden: Schließen Sie das Netzteil der Ladesäule an. Nach Abschluss der Selbstprüfung bleibt die Anzeigeleuchte gelb und zeigt damit an, dass die Ladesäule normal eingeschaltet ist. Stecken Sie die Ladepistole in den Ladeanschluss des Fahrzeugs und die Kontrollleuchte blinkt grün und zeigt damit an, dass der Ladevorgang begonnen hat.

2. Kartendurchziehen Starten/Stoppen des Ladevorgangs: Schließen Sie die Stromversorgung des Ladestapels an. Nachdem die Selbstprüfung abgeschlossen ist, bleibt die gelbe Anzeigeleuchte an und zeigt damit an, dass die Ladesäule normal eingeschaltet ist. Stecken Sie die Ladepistole in den Ladeanschluss des Fahrzeugs und ziehen Sie dann die Karte durch, um den Ladevorgang zu starten. Die Kontrollleuchte blinkt grün und zeigt damit an, dass der Ladevorgang läuft.

3. Laden mit Kartendurchzugsmessung: Schließen Sie die Stromversorgung des Ladestapels an. Nachdem die Selbstprüfung abgeschlossen ist, bleibt die gelbe Kontrollleuchte an und zeigt damit an, dass die Ladesäule normal eingeschaltet ist. Stecken Sie die Ladepistole in den Ladeanschluss des Fahrzeugs und ziehen Sie dann die Karte durch, um den Ladevorgang zu starten. Die normale Kontrollleuchte blinkt grün und zeigt damit an, dass der Ladevorgang läuft.

4. Scan- und Ladetyp: Schließen Sie das Netzteil der Ladesäule an. Nachdem das Gerät die Selbstprüfung abgeschlossen hat, bleibt die Anzeigeleuchte gelb und zeigt damit an, dass die Ladesäule normal funktioniert. Stecken Sie die Ladepistole in den Ladeanschluss des Fahrzeugs und wählen Sie dann die Ladeart auf dem Mobiltelefon aus, indem Sie den QR-Code des Scangeräts scannen. Die Kontrollleuchte blinkt grün und zeigt damit an, dass der Ladevorgang läuft.

Ladevorgang beenden:

1. Plug-and-Play-Laden: Das Gerät schaltet sich automatisch ab. Die Kontrollleuchte ist grün und bleibt an. Entfernen Sie die Ladepistole vom Ladeanschluss des Fahrzeugs und bringen Sie sie wieder in ihre ursprüngliche Position. Der Ladevorgang ist abgeschlossen.

2. Starten/Stoppen des Ladevorgangs durch Durchziehen der Karte: Ziehen Sie die Karte durch oder entfernen Sie die Ladepistole direkt aus dem Ladeanschluss des Fahrzeugs und bringen Sie sie dann wieder in ihre ursprüngliche Position zurück. Der Ladevorgang endet.

3. Aufladen mit Kartendurchzug: Nachdem Sie die Karte zur Abrechnung durchgezogen haben, entfernen Sie die Ladepistole von der Schnittstelle des Fahrzeugs und bringen Sie sie wieder in ihre ursprüngliche Position zurück. Der Ladevorgang ist abgeschlossen.

Ladetyp scannen: Nachdem Sie das Beenden des Ladevorgangs am mobilen Endgerät ausgewählt haben, entfernen Sie die Ladepistole aus dem Ladeanschluss des Fahrzeugs und bringen Sie sie wieder in ihre ursprüngliche Position. Der Ladevorgang ist abgeschlossen.

Warum sollten Sie sich für unser Ladegerät entscheiden?

✅ Vollständige Zertifizierungen, globaler Zugriff: Das Produkt verfügt über vollständige Kernzertifizierungen, die Ihnen den einfachen Einstieg in den Zielmarkt erleichtern.

✅ Modularer Aufbau, einfache Wartung: Die internen Kernmodule (wie die Hauptsteuerplatine, Relais) verfügen über ein Plug-and-Play-Design, wodurch die Betriebs- und Wartungskosten gesenkt werden.

✅ Flexible Markenkooperation: OEM/ODM-Dienste werden unterstützt. Eine individuelle Anpassung von Logo, Gehäusefarbe, Kabellänge, Kommunikationsmodul usw. ist möglich.

✅ Umfangreicher technischer Support. Detaillierte Installationsanleitungen, technische Handbücher, API-Dokumente und technischer Online-Support werden bereitgestellt.

✅ Wettbewerbsfähige Mindestbestellmenge und Lieferzeit: Eine effiziente Lieferkette sorgt für wettbewerbsfähige Preise und stabile Lieferzeiten.
