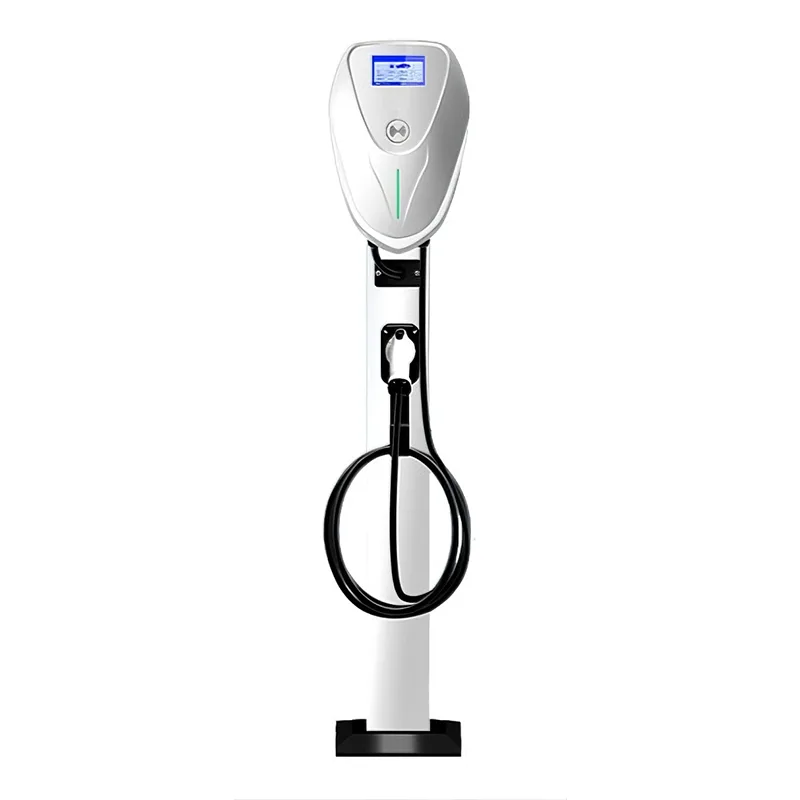

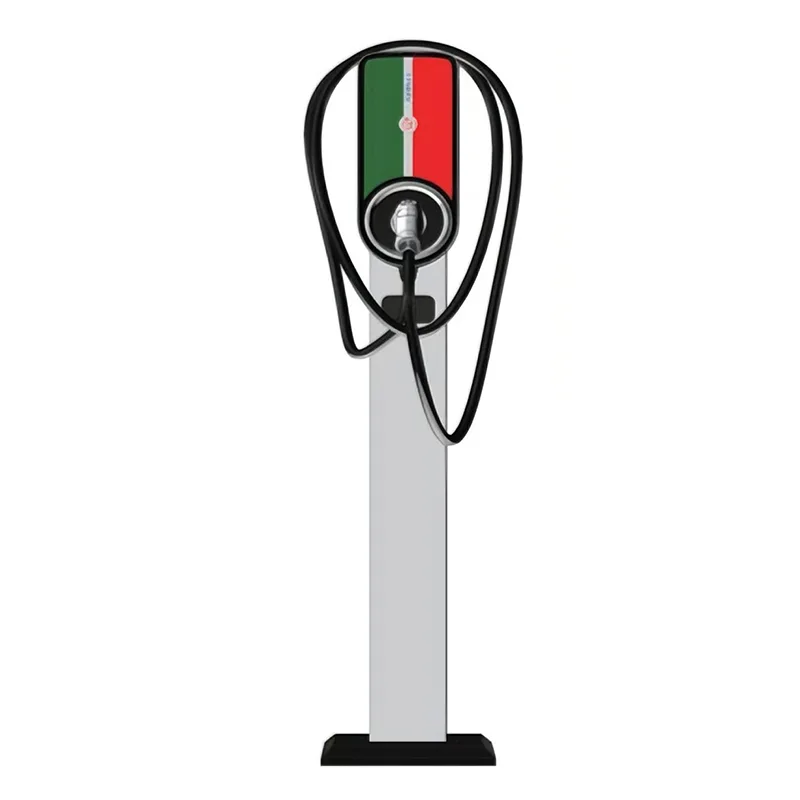

7 kW bodenstehender AC-Ladesäule

Bei diesem Produkt handelt es sich um eine 7-kW-Wechselstrom-Standsäule, die zum Wechselstromladen von Elektrofahrzeugen verwendet wird. Es besteht hauptsächlich aus Teilen wie dem Ladesäulenkörper, der hinteren Installationsplatte, dem Ladepistolenkabel und dem Installationszubehörpaket. Es verfügt über Funktionen wie Ladeschutz, Kartendurchzugsaufladung, QR-Code-Scanning-Aufladung, mobiles Bezahlen, Netzwerküberwachung und Fernaktualisierung.

Technische Parameter

innovative Designs

- Das Gerät folgt strikt den Prinzipien des modularen Designs: Das Kommunikationsmodul ist Plug-and-Play-fähig und mit Ethernet-/GPRS-/3G-/4G-Modulen kompatibel, sodass Benutzer je nach tatsächlichem Bedarf auswählen können. Die Struktur ist sowohl mit wandmontierten als auch mit bodenstehenden Installationsmethoden kompatibel. Eine an der Wand montierte Ladesäule kann durch Hinzufügen einer Säule in eine bodenstehende Installation umgewandelt werden, ohne dass ihre Struktur geändert oder anderes Zubehör hinzugefügt werden muss.

- Das Kommunikationsmodul basiert auf modularen Designprinzipien und ist Plug-and-Play-fähig und für eine einfache Wartung konfigurierbar.

- Unterstützt die Kommunikation mit einer Remote-Management-Plattform, um Remote-Überwachung und Remote-Upgrades zu ermöglichen;

- Unterstützt das Laden per QR-Code für Mobiltelefone und kartenbasiertes Laden und kann relevante Benutzerinformationen von IC-Karten lesen;

- Umfassender Schutz für sicheren Betrieb: ausgestattet mit Überspannungsschutz, Unterspannungsschutz, Überlastschutz, Kurzschlussschutz, Auslaufschutz, Erdungsschutz, Übertemperaturschutz, Niedertemperaturschutz, Blitzschutz und Kippschutz, um einen sicheren und zuverlässigen Gerätebetrieb zu gewährleisten;

- Benutzerfreundliche Oberfläche: 4,3-Zoll-Bildschirm, der in Echtzeit den Gerätestatus, Betriebsdaten (Spannung, Strom, Leistung, Lademenge und -zeit) sowie Fehlerinformationen anzeigt;

- Ethernet/GPRS/4G-Kommunikation, Hintergrundüberwachung, Fern-Upgrades, mobiles Bezahlen, QR-Code-Aufladung des offiziellen Mobiltelefon-APP/WeChat-Kontos und kartenbasierte Aufladung;

Installationsmethode

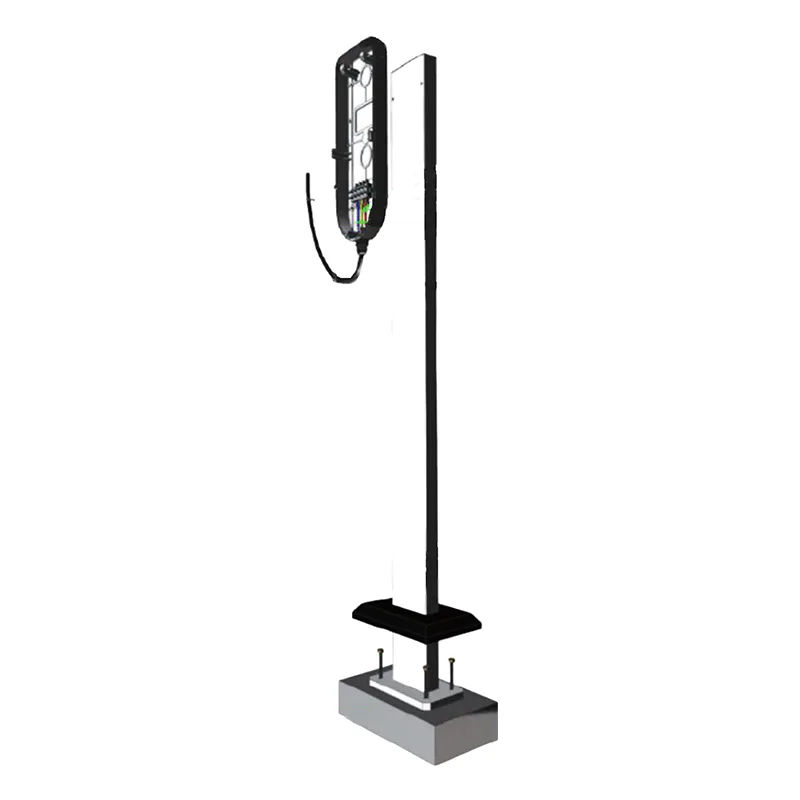

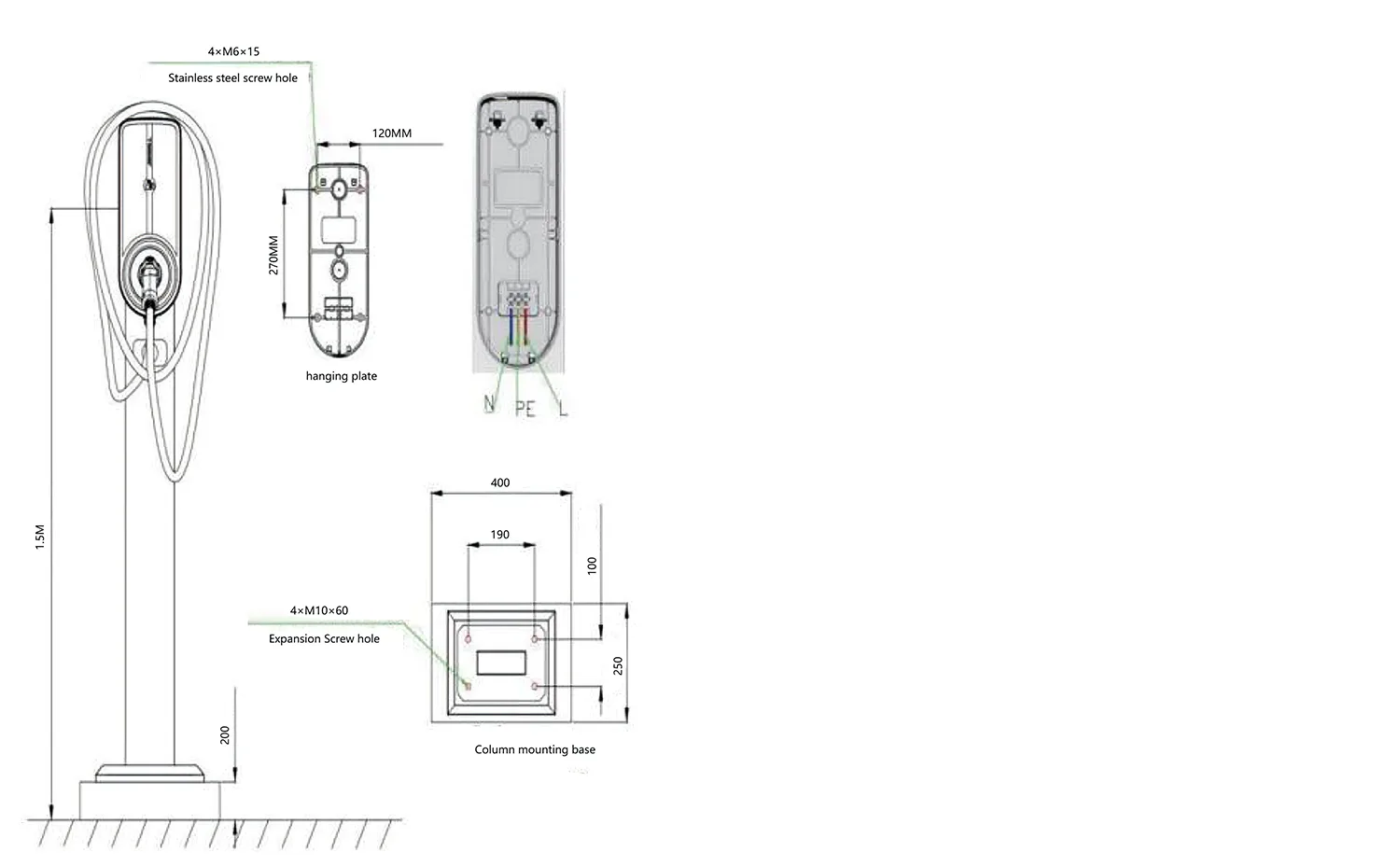

1) Das Betonfundament für den Ladepfahl sollte eine Festigkeit von C25 haben. Der unterirdische Teil beträgt 400 mm und der oberirdische Teil 200 mm. Die Betonabmessungen betragen 400*250mm. Das Fundament sollte in der Mitte ein vergrabenes Auslassrohr haben und 4 M10*60-Spreizdübel sollten am Fundament befestigt werden.

2) Befestigen Sie die Rückwand mit M6*15-Edelstahlschrauben an der Säule.

3) Die Zuleitung wird vom vorvergrabenen Rohr im Fundament durch das Innere der Säule zum dafür vorgesehenen Zulaufstutzen gezogen.

4) Dieses Gerät wird ab Werk mit einem Eingangskabel geliefert. Wenn Sie die Länge des Eingangskabels verlängern müssen, müssen Sie es entsprechend der richtigen Kabelverbindungsmethode verlängern. Führen Sie die drei Kabel (stromführendes Kabel, Neutralleiter, Erdungskabel) gemäß den Verkabelungsetiketten in den Klemmenblock ein, um die Verkabelung abzuschließen. (Da das Gerät einen hohen Strom hat, sollte das Verlängerungskabel eine zuverlässige Verbindung gewährleisten).

5) Um das Risiko eines Stromschlags zu vermeiden, muss das Eingangserdungskabel des Geräts fest geerdet sein.
