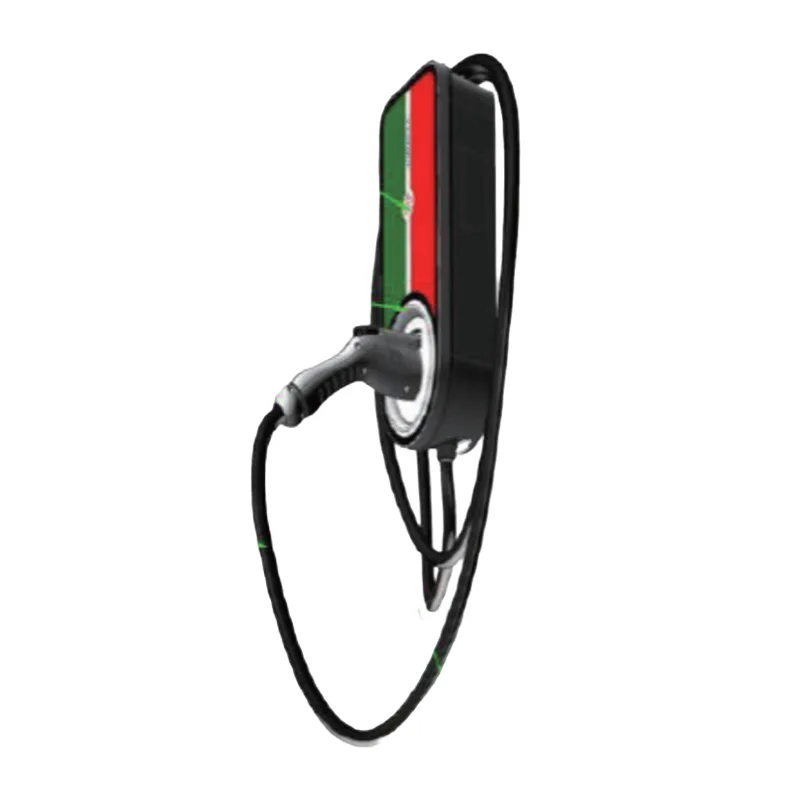

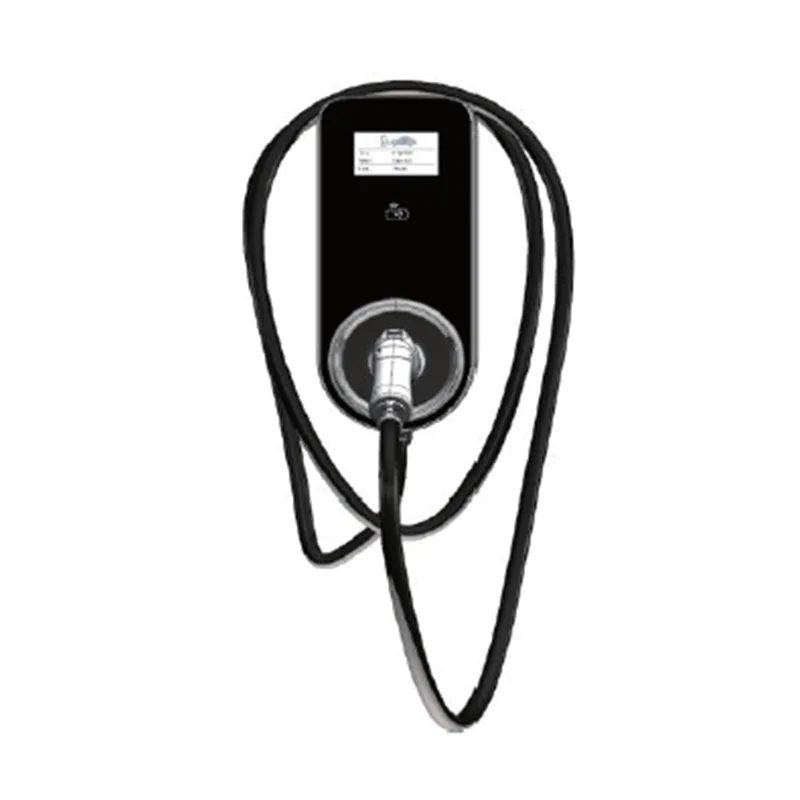

7 kW wandmontierter AC-Ladesäule

Der an der Wand montierte 7-kW-AC-Ladestapel unseres Unternehmens ist ein Ladegerät, das speziell für den Ladebedarf von Fahrzeugen mit neuer Energie entwickelt wurde und in Verbindung mit dem Bordladegerät von Elektrofahrzeugen verwendet werden kann, um Ladedienste für Elektrofahrzeuge bereitzustellen. Dieses Produkt ist einfach zu installieren, kompakt in der Größe, einfach zu bedienen, modisch im Aussehen, Kartendurchziehen/Aufladen, schnell und effizient; Mehrere umfassende Sicherheitsschutzfunktionen (Kurzschlussschutz, Auslaufschutz, Not-Aus-Schutz, Überstrom, Übertemperaturschutz, Überspannungsschutz, Staub- und Wasserbeständigkeit nach IP54, Erdungsschutz) unterbrechen den Strom nach dem Laden automatisch und schützen so die Fahrzeugsicherheit.

1.Plug-and-Play-Betrieb für jeden Besitzer zum Parken Auto verriegeln - Ladepistole anschließen - Ladevorgang starten (Blinklicht) Kommen Sie und laden Sie los, wenn Sie kommen◇, gehen Sie, wenn es fertig ist, völlig unempfindlich

2. Schieberegler zum Starten des Betriebsvorgangs ◇Besitzerstecker – Besitzer zieht Autorisierungskarte durch – Ladevorgang starten (blinkendes Licht)

Technische Parameter

Produktmerkmale

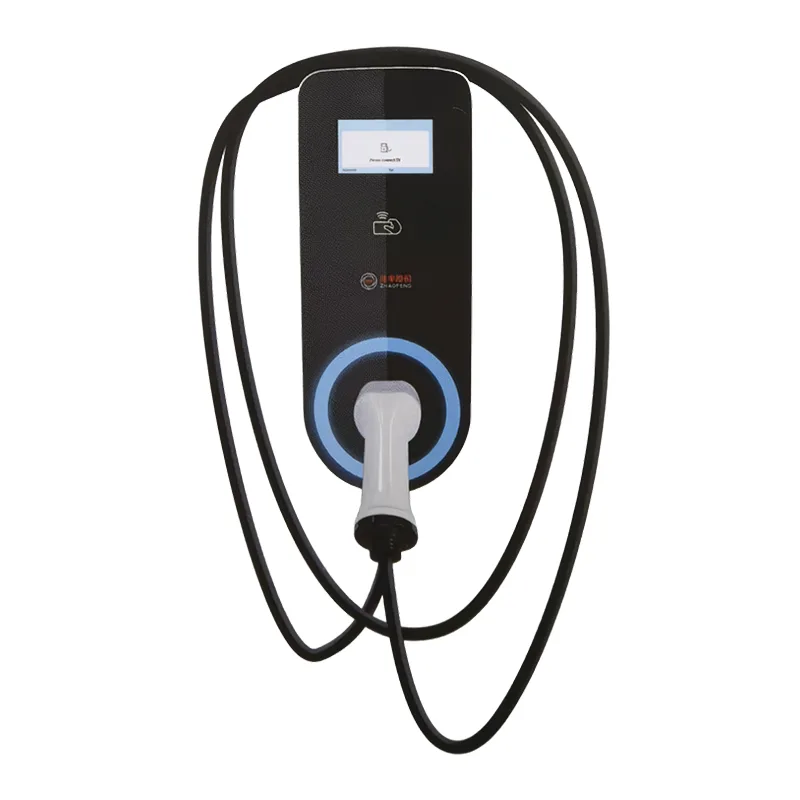

1) Ausgestattet mit einem 4,3-Zoll-Display und einer LED-Statusanzeige, die eine klare Darstellung des Ladevorgangs ermöglicht.

2) Fähigkeit zur Online-Kommunikation über Ethernet/4G-Netzwerk, was Echtzeit-Kontroll- und Zahlungsfunktionen ermöglicht.

3) Umfassender Systemschutz: Überspannung, Unterspannungsschutz, Überstromschutz, Kurzschlussschutz, Auslaufschutz, Übertemperaturschutz, Blitzschutz, Gewährleistung eines sicheren und zuverlässigen Produktbetriebs.4) Datenspeicherung und Fehlererkennung.

5) Präzise Leistungsmessung und Identifikationsfunktion, die das Vertrauen des Benutzers stärkt.

6) Die Gesamtstruktur ist gegen Regen und Staub ausgelegt und verfügt über eine Schutzart IP54, die sowohl für den Innen- als auch für den Außenbereich geeignet ist

Umgebungen und weit verbreitet in inländischen und ausländischen Umgebungen.

7) Einfach zu installieren, zu bedienen und zu warten.

8) Sicher und diebstahlsicher.

Anforderungen an die Installationsumgebung

1) Bei dieser Ladesäule handelt es sich um eine universelle Ladesäule für den Innen- und Außenbereich, die die Schutzart IP54 erfüllt und im Freien installiert werden kann.

2) Bitte stellen Sie sicher, dass die Umgebungstemperatur im Bereich von -30 °C bis 50 °C liegt.

3) Der Installationsort muss eine Höhe von mehr als 2000 Metern überschreiten.

4) In der Nähe des Installationsortes dürfen keine starken Vibrationen oder brennbare und explosive Materialien vorhanden sein.

5) Der Standort darf nicht in tiefer Lage oder in einer Gegend liegen, in der es zu Staunässe kommt.

6) Die Installation des Pfahls muss durch eine Wand unterstützt werden. Bei vorhandener Wandabstützung empfiehlt es sich, für die Montage und Befestigung spezielle Bodensäulen zu verwenden.

7) Stellen Sie bei der Installation des Pfahls sicher, dass der Pfahl vertikal ist und dass die Referenzdaten für die Höhe des Ladepfahls vom Boden (1,3–1,5 Meter) eingehalten werden.

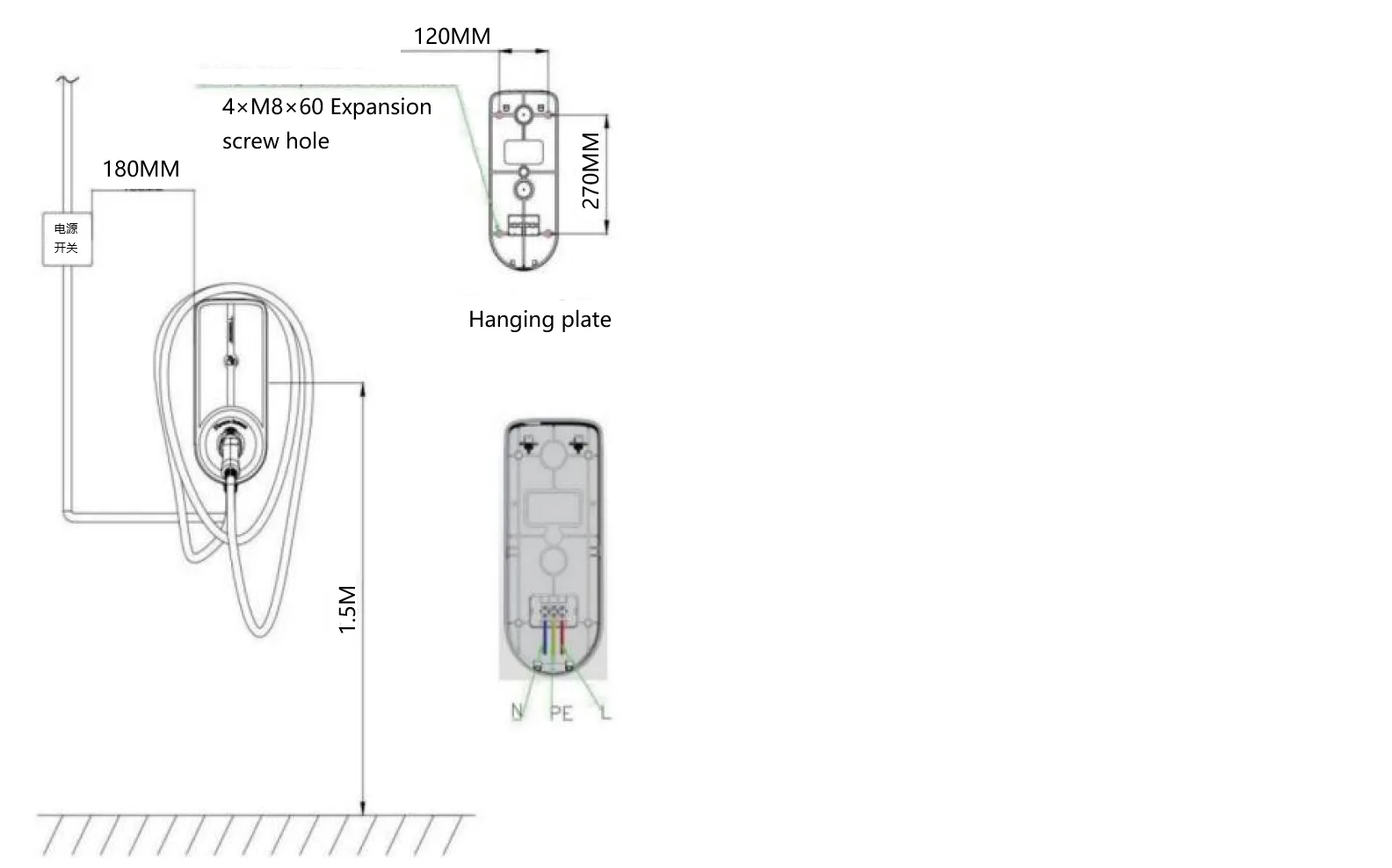

Installationsmethode

1) Die Referenzdaten der Höhe des Ladestapels vom Boden (1,3–1,5 Meter). 2) Markieren Sie die Position des Montagelochs auf der Rückplatte an der Wand entsprechend der Position des Montagelochs auf der Rückplatte.

Stanzen Sie mit einem Schlagbohrer (Φ8*65) und setzen Sie dann M8*60-Kunststoff-Expansionsrohre ein.

und ziehen Sie die Schrauben durch die Aufhängeplatte fest.

3) Das Gerät ist ab Werk mit Eingangskabeln ausgestattet. Wenn Sie die Länge des Eingangskabels verlängern müssen,

Bitte verlängern Sie die Verbindung entsprechend der korrekten Kabelmethode gemäß der Verdrahtungskennzeichnung. Schließen Sie drei Kabel (Feuerleitung L, Nullleitung N, Erdungsleitung PE) an die Klemmenleiste an.

und schließen Sie die Verkabelung ab; (Da der Gerätestrom groß ist, sollte die Erweiterung eine zuverlässige Verbindung gewährleisten.)

4) Um das Risiko eines Stromschlags zu vermeiden, sollte das Gerät sicherstellen, dass das Eingangserdungskabel fest befestigt ist.
